ZAVORRE 5° SINGOLE E SISTEMI A VELA

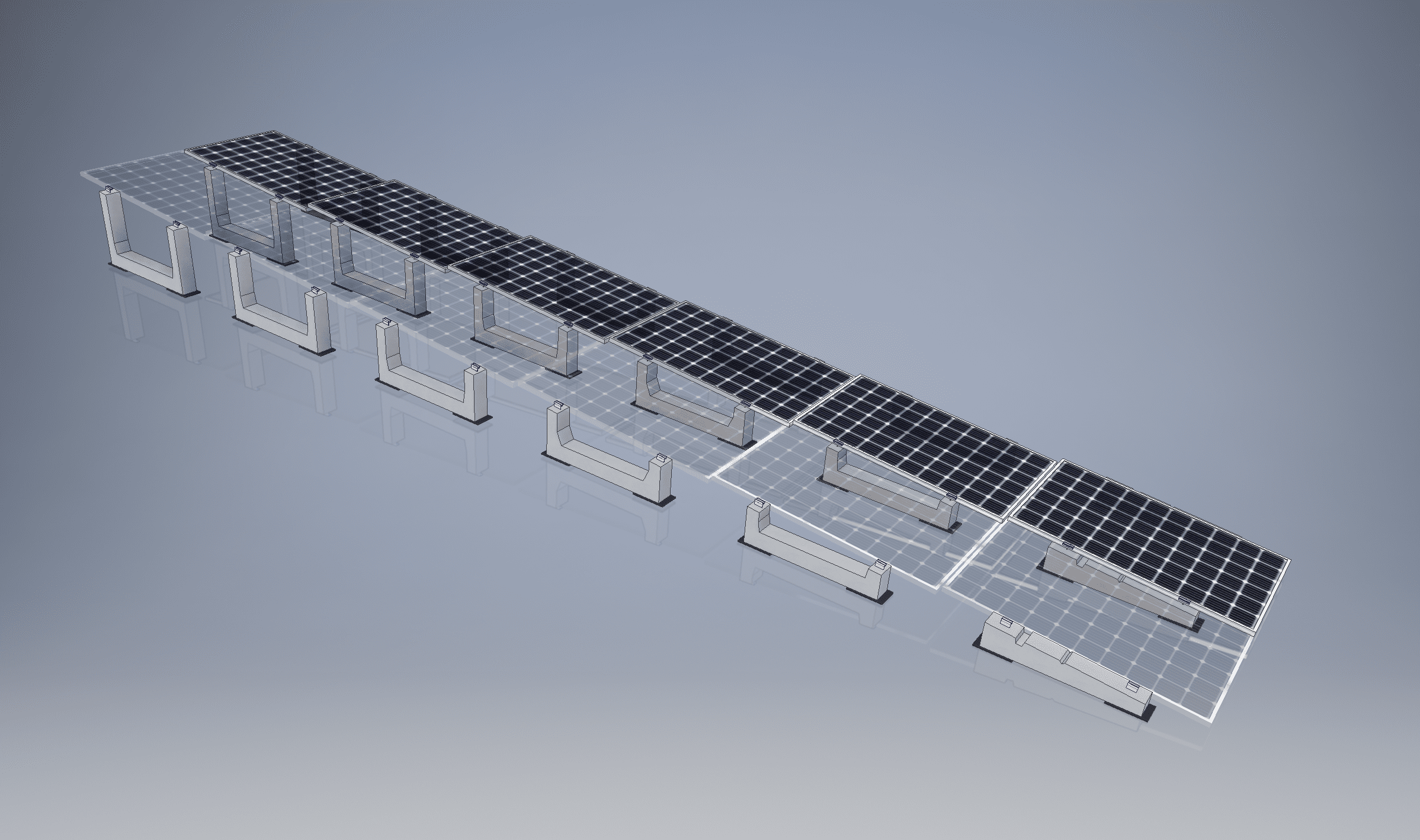

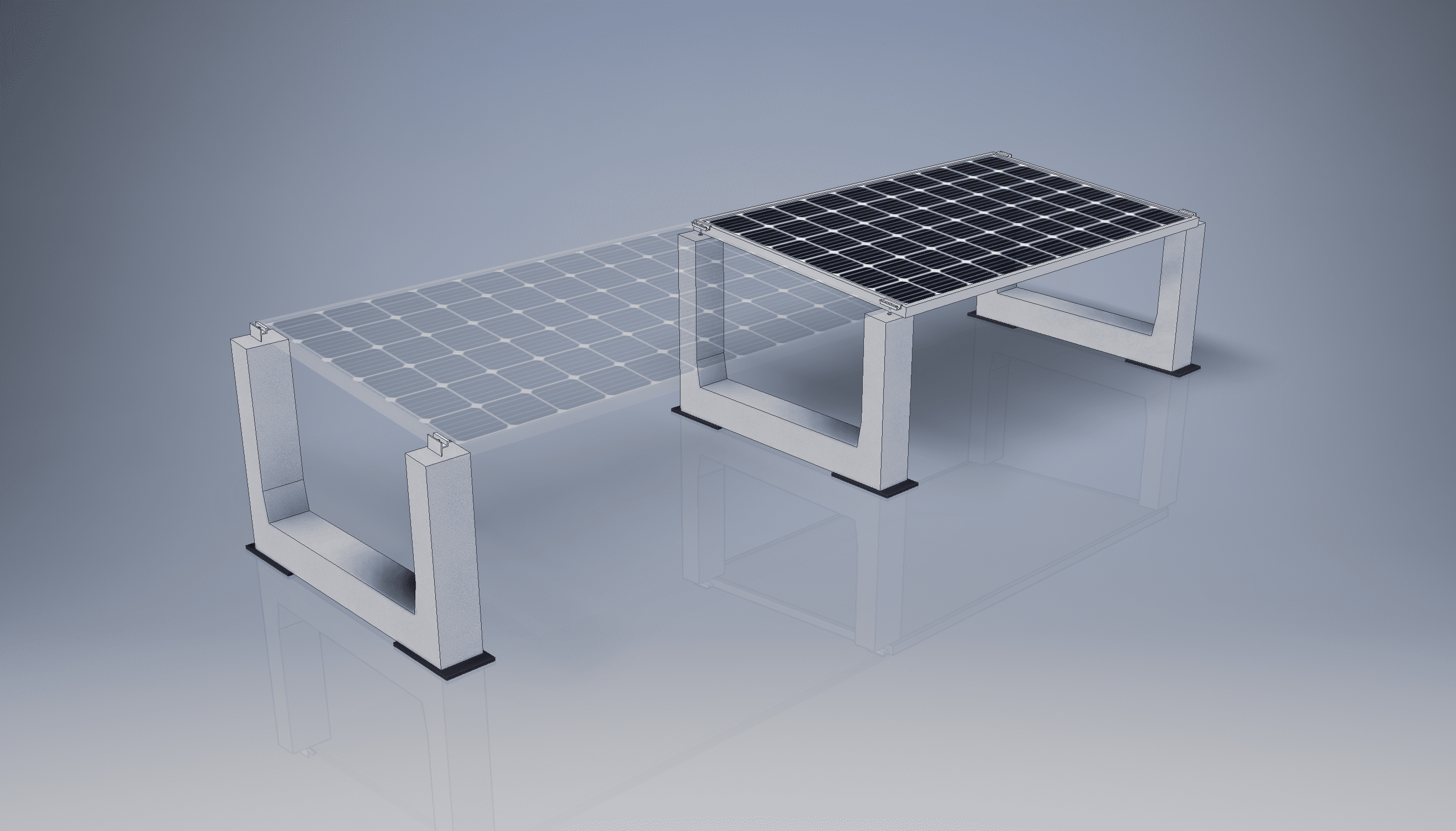

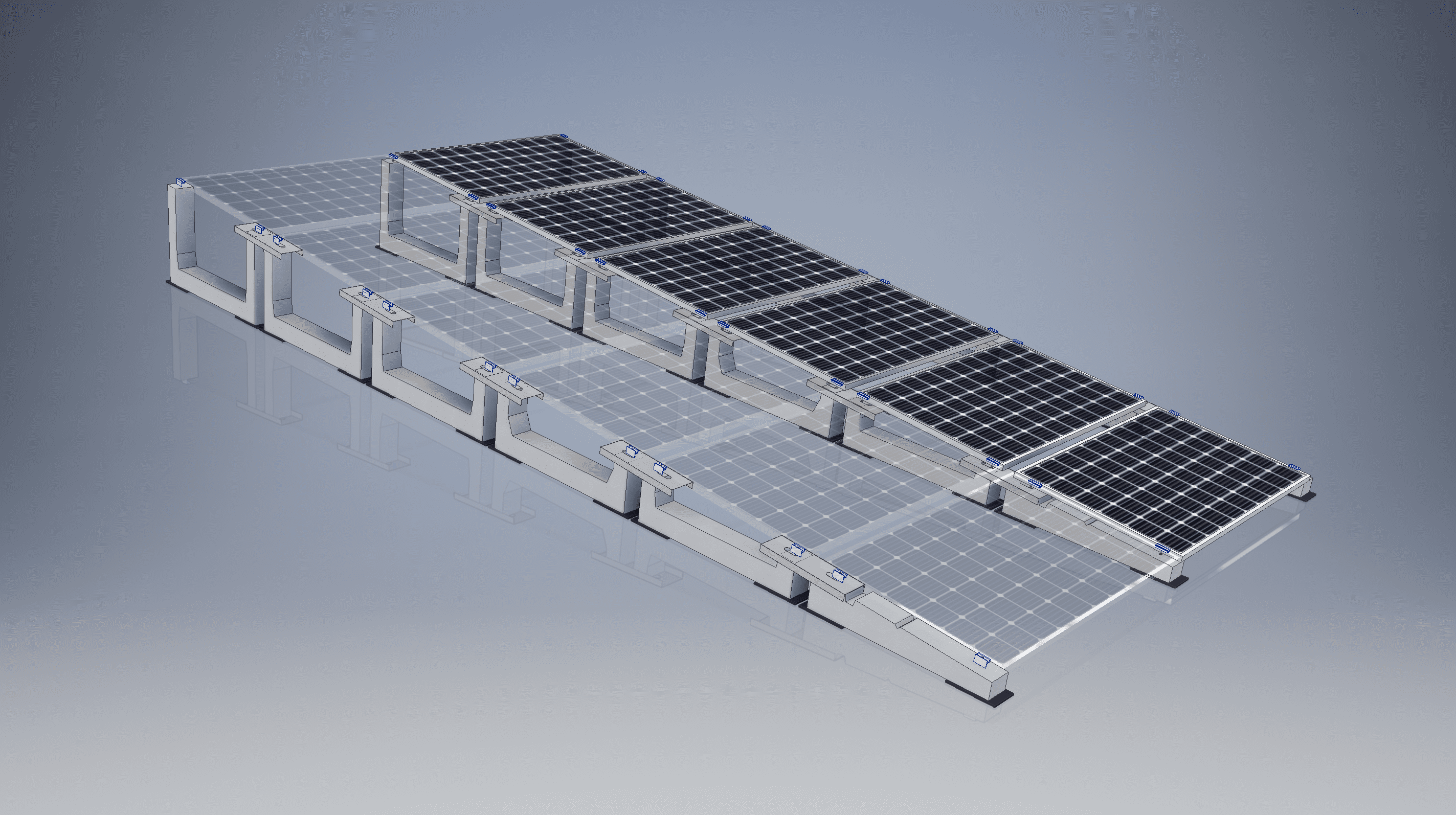

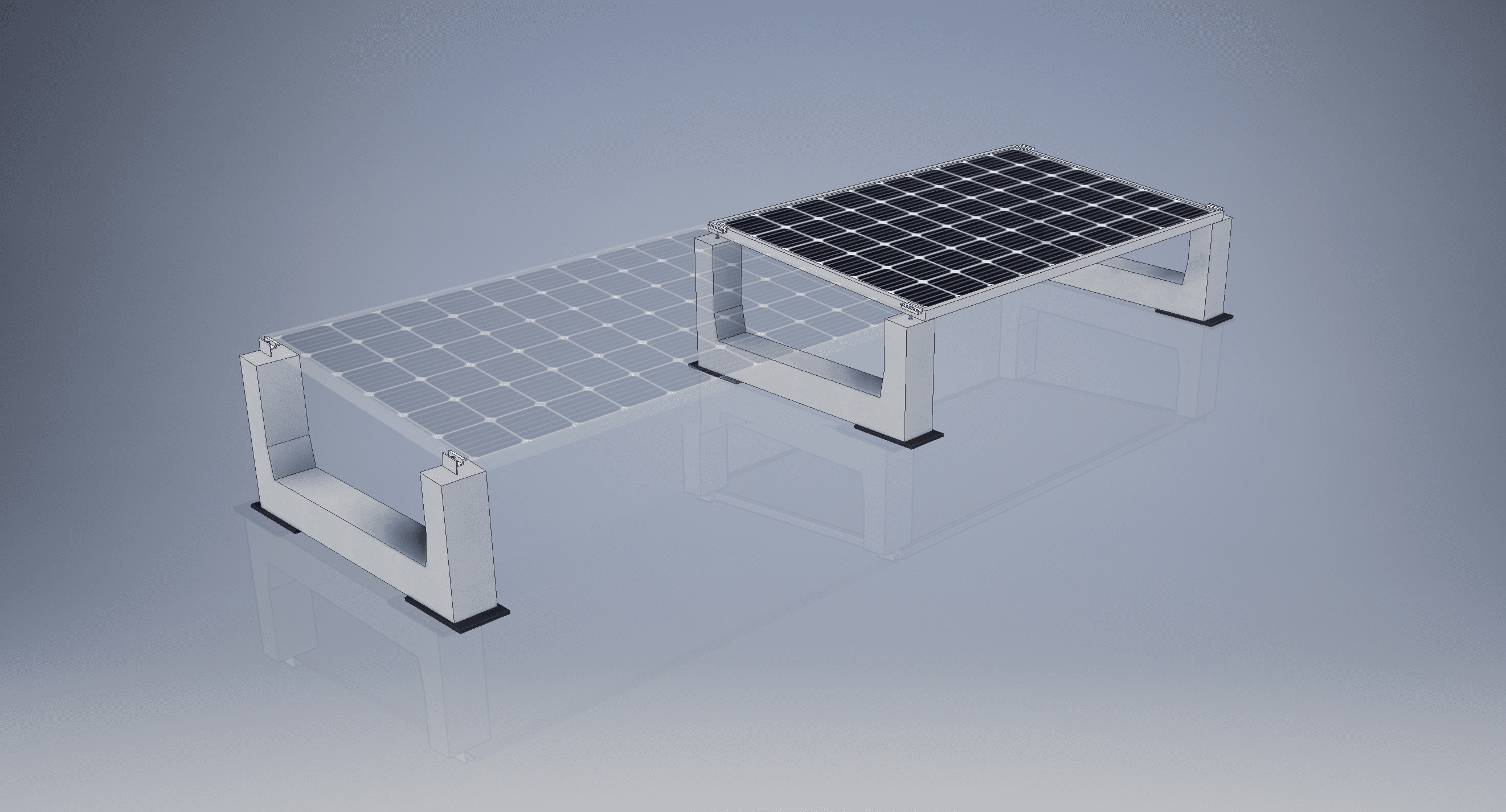

Il sistema Sun Ballast a Vela 5° è stato progettato per sfruttare tutta la superficie di copertura disponibile ottimizzando la realizzazione dell’impianto fotovoltaico.

Questo sistema perme di recuperare l’area solitamente lasciata per l’ombreggiamento fra le fila. A parità di spazio si può arrivare a installare circa il 20% in più di moduli a confronto di un sistema tradizionale. Inoltre usati in vele più corte o a file singole permettono di rialzare la parte anteriore dell’impianto fino a 60 cm dal piano, riducendo l’esposizione a ombre date da eventuali altre strutture presenti (parapetti, camini etc.). E’ possibile posizionare i pannelli sia in orizzontale che in verticale

Art. 23005

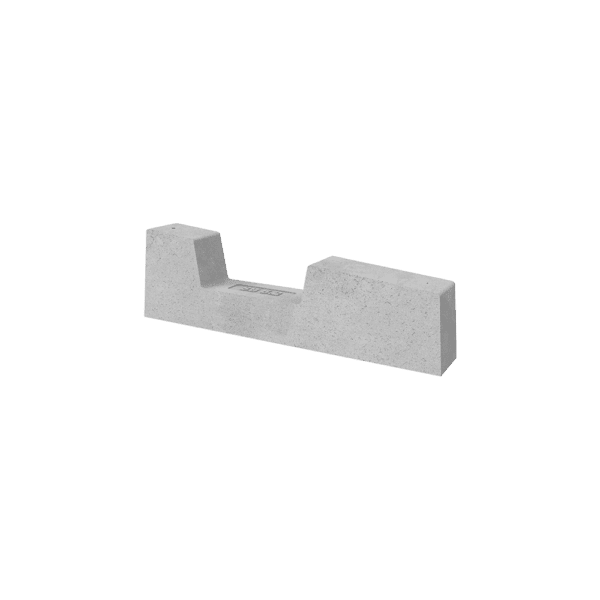

Art. 23005.2

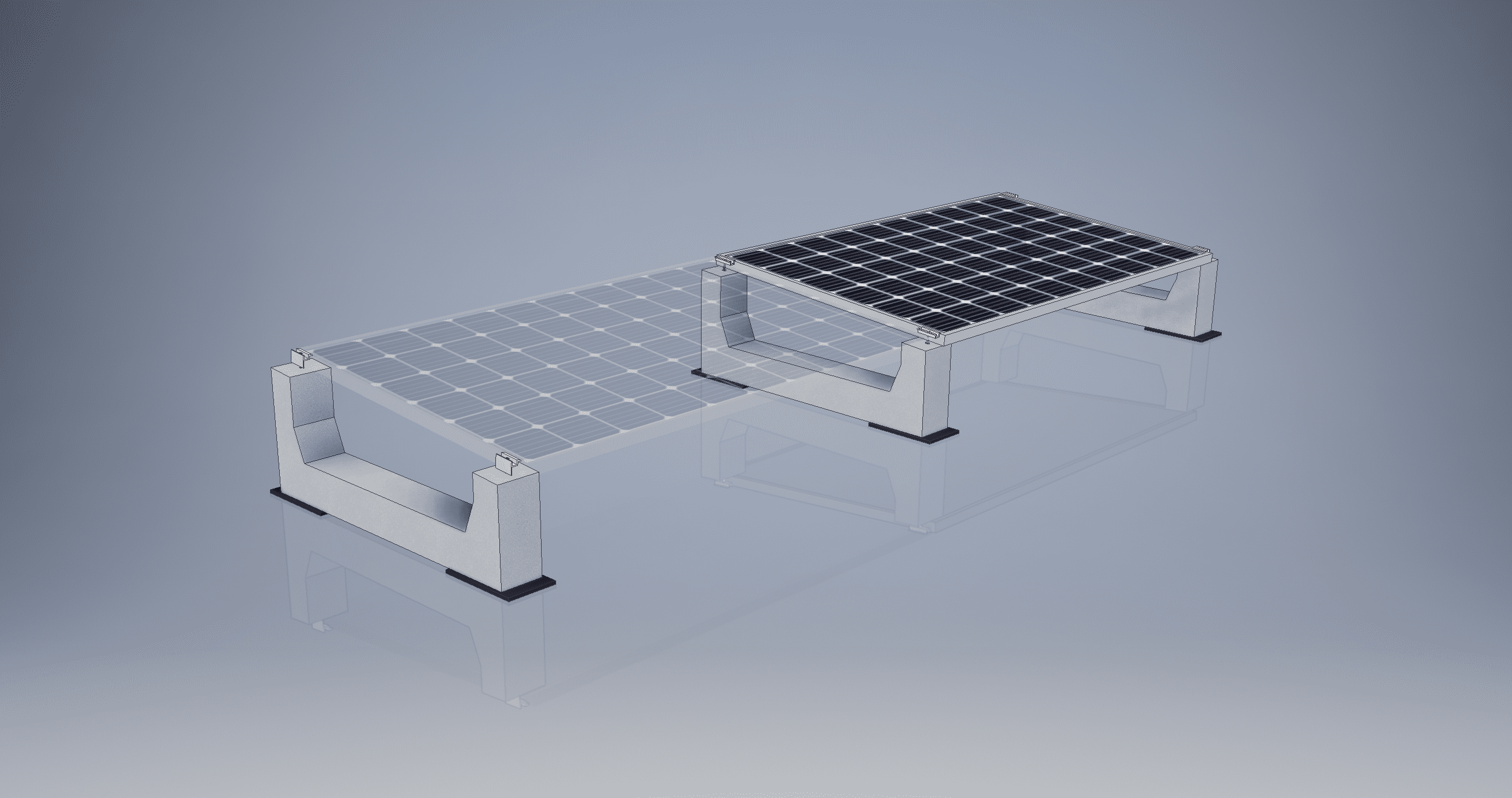

Art. 23005.3

Art. 23005.4

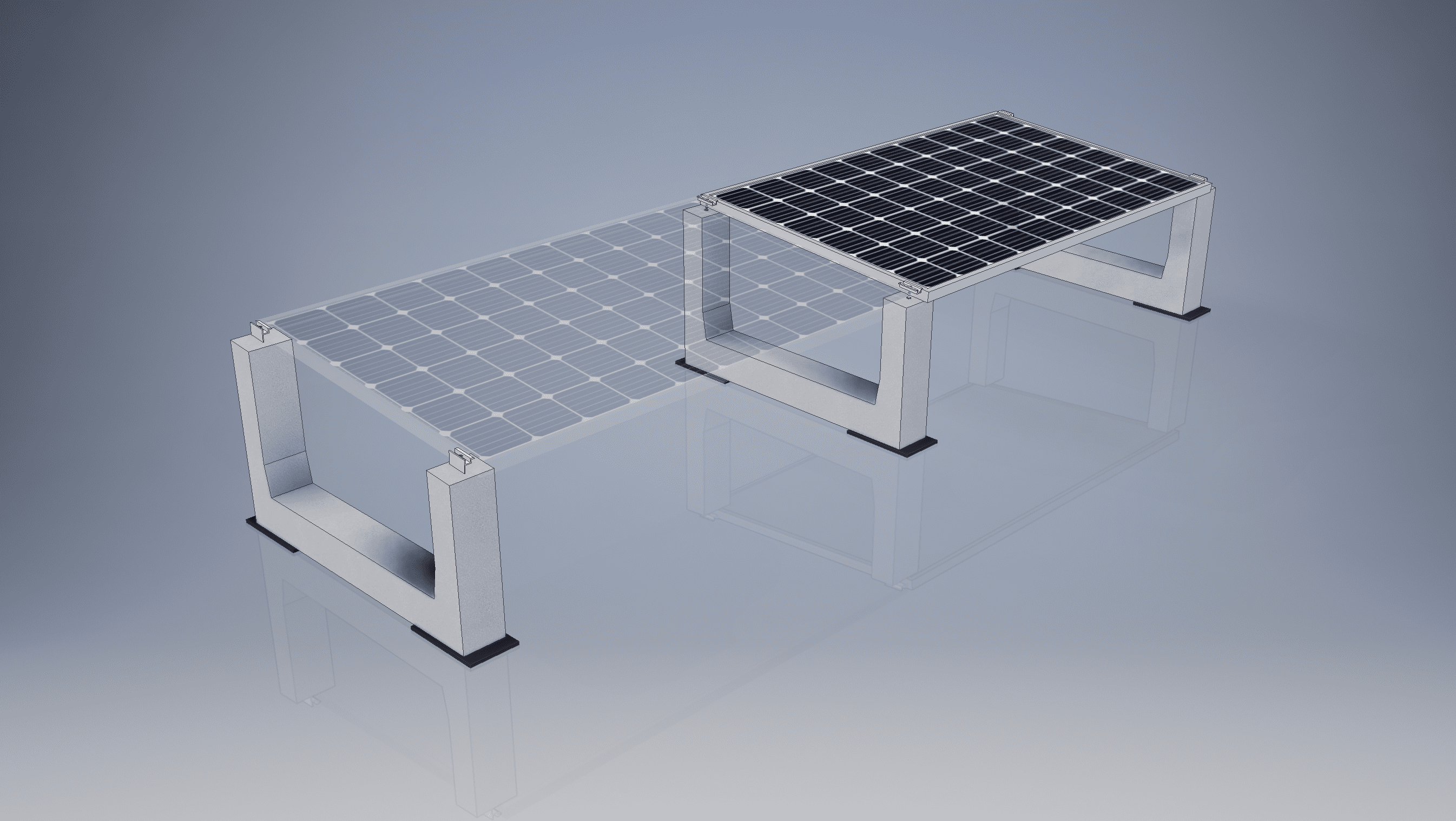

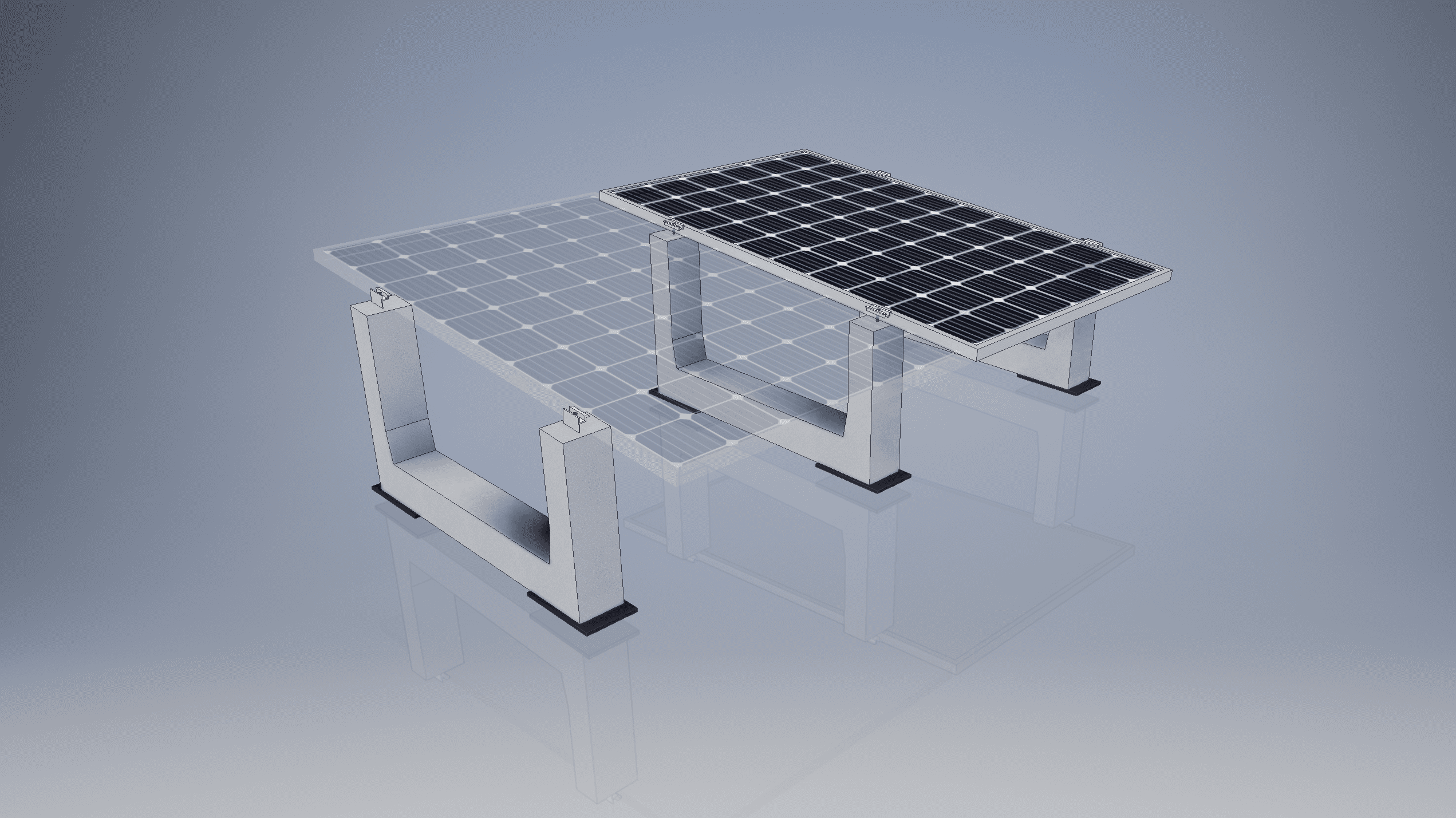

Art. 23005.5

Art. 23005.6

Applicazione

Qualsiasi tipologia di tetto piano con pendenza max 5°; a terra, su terreni battuti con materiale inerte o pavimentazioni

Inclinazione dei moduli

5°

Quantità per bancale

Peso zavorra

41 Kg

Dimensioni bancale

101 cm x 101 cm h = 42 cm

Distanza fra pannelli

Da 40 cm a 80 cm

Peso totale bancale

587 Kg

Orientamento del modulo fv

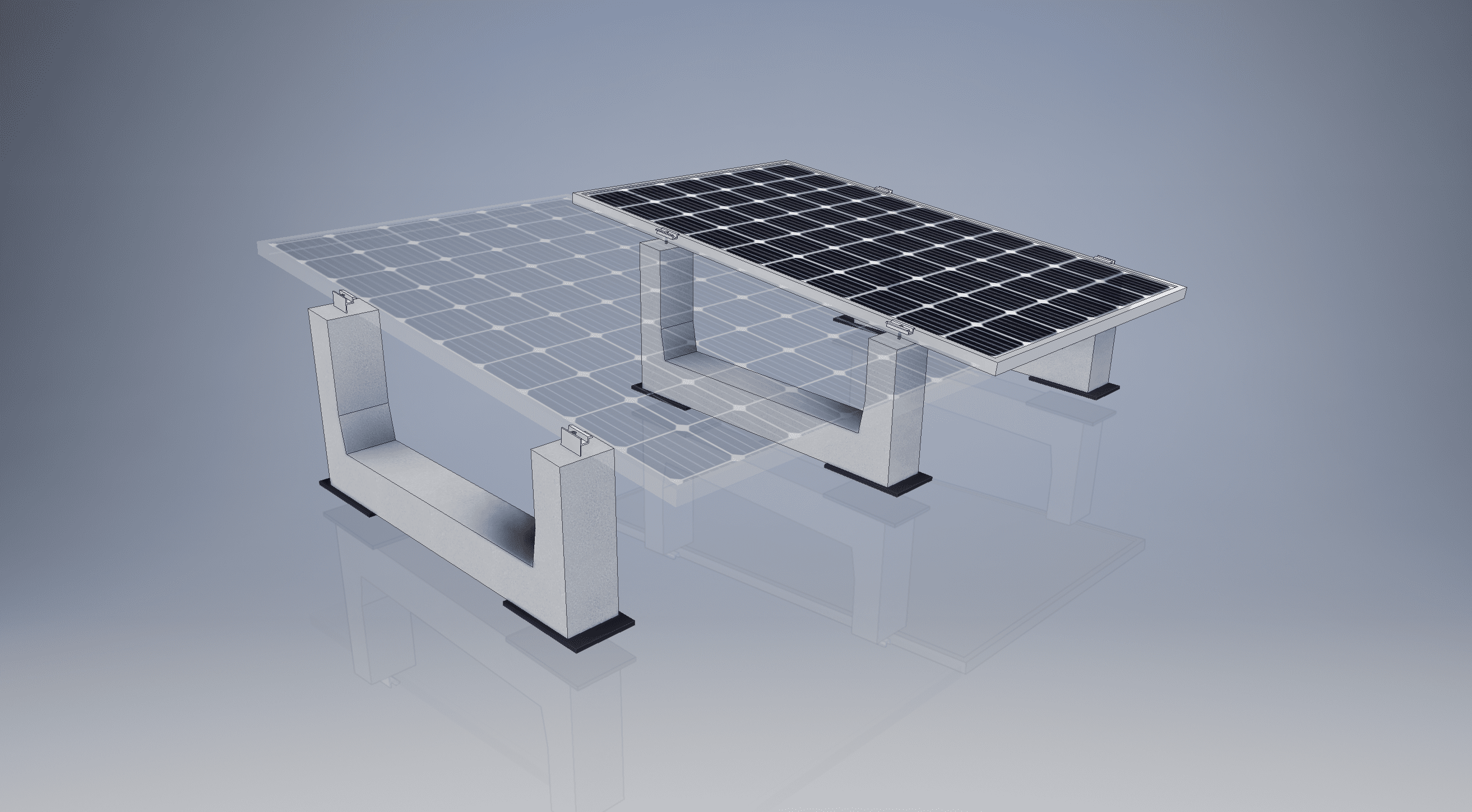

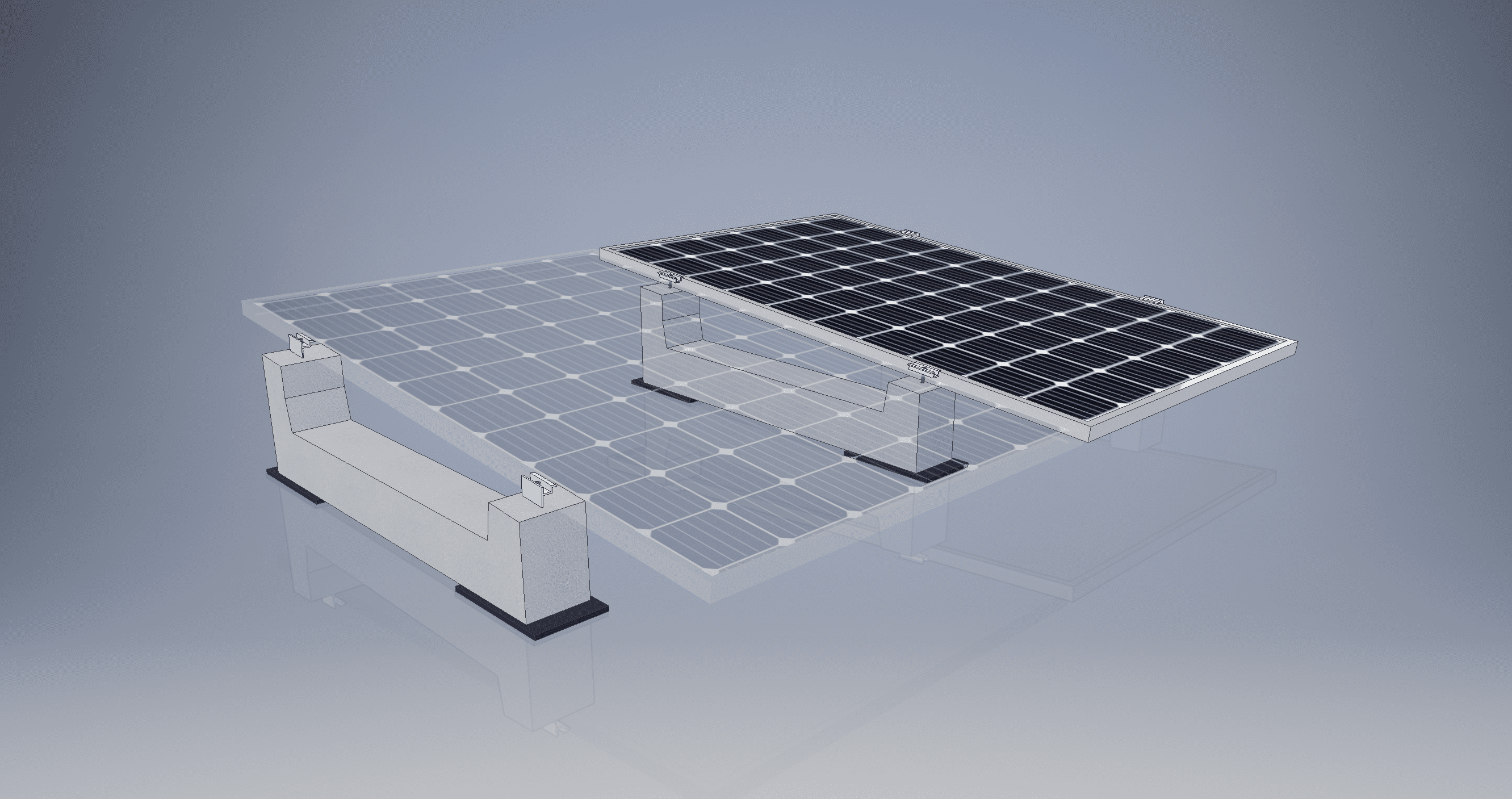

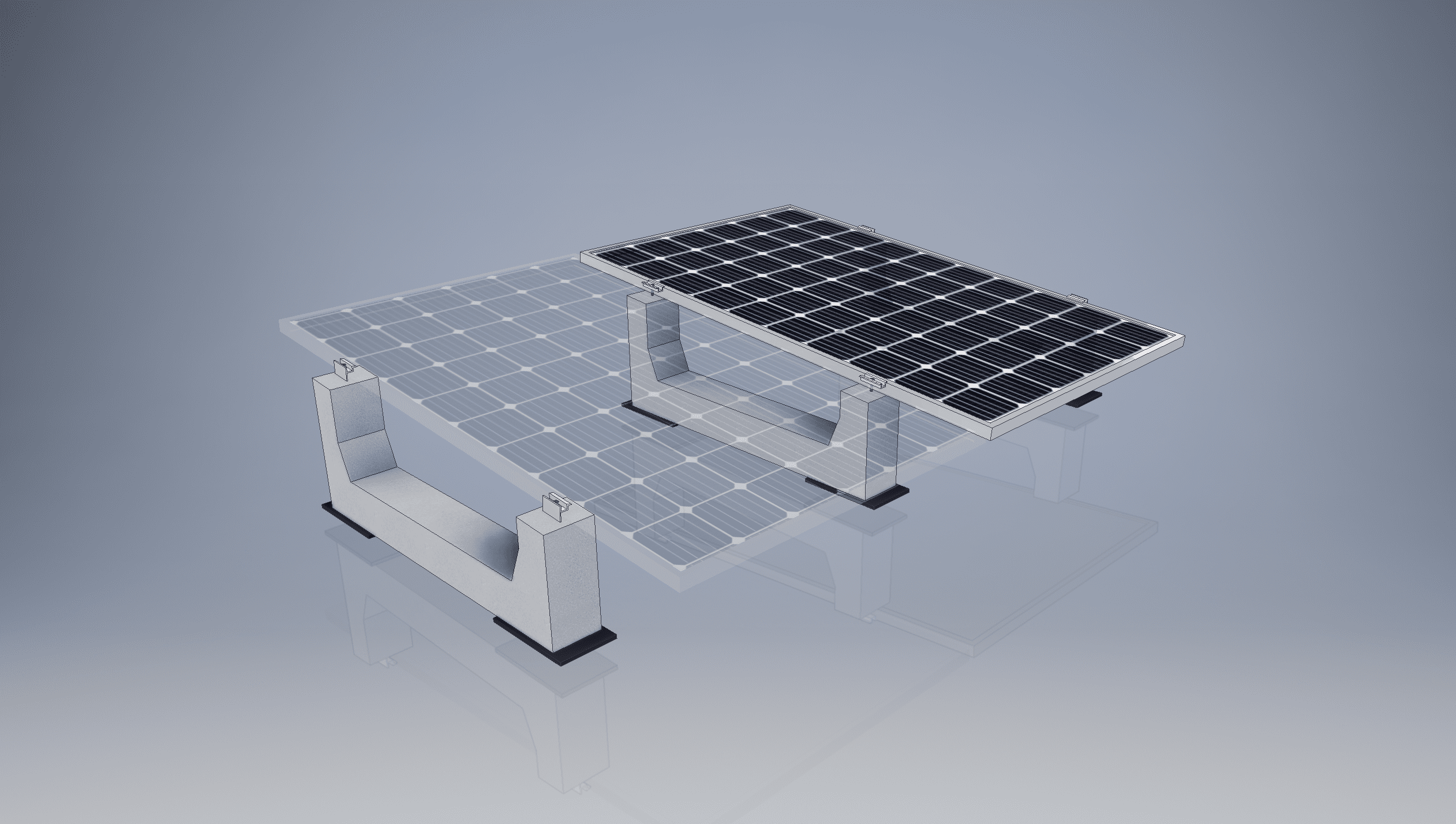

Orizzontale, Verticale

Dimensione del pannello fv

Pannello Standard 1650x1000 o similari.

Applicazione

Qualsiasi tipologia di tetto piano con pendenza max 5°; a terra, su terreni battuti con materiale inerte o pavimentazioni

Inclinazione dei moduli

5°

Quantità per bancale

Peso zavorra

55 Kg

Dimensioni bancale

95 cm x 73 cm h =63 cm

Distanza fra pannelli

Da 40 cm a 80 cm

Peso totale bancale

564 Kg

Orientamento del modulo fv

Orizzontale, Verticale

Dimensione del pannello fv

Da Comunicare: Pannello Standard 1650x1000 o similari.

Applicazione

Qualsiasi tipologia di tetto piano con pendenza max 5°; a terra, su terreni battuti con materiale inerte o pavimentazioni

Inclinazione dei moduli

5°

Quantità per bancale

Peso zavorra

62 Kg

Dimensioni bancale

95 cm x 73 cm h = 84 cm

Distanza fra pannelli

Da 40 cm a 80 cm

Peso totale bancale

636 Kg

Orientamento del modulo fv

Orizzontale, Verticale

Dimensione del pannello fv

Da Comunicare: Pannello Standard 1650x1000 o similari.

Applicazione

Qualsiasi tipologia di tetto piano con pendenza max 5°; a terra, su terreni battuti con materiale inerte o pavimentazioni

Inclinazione dei moduli

5°

Quantità per bancale

Peso zavorra

61 Kg

Dimensioni bancale

110 cm x 57 cm h = 75 cm

Distanza fra pannelli

Da 40 cm a 80 cm

Peso totale bancale

501 Kg

Orientamento del modulo fv

Orizzontale, Verticale

Dimensione del pannello fv

Da Comunicare: Pannello Standard 1650x1000 o similari.

Applicazione

Qualsiasi tipologia di tetto piano con pendenza max 5°; a terra, su terreni battuti con materiale inerte o pavimentazioni

Inclinazione dei moduli

5°

Quantità per bancale

Peso zavorra

62 Kg

Dimensioni bancale

110 cm x 67 cm h = 73 cm

Distanza fra pannelli

Da 40 cm a 80 cm

Peso totale bancale

511 Kg

Orientamento del modulo fv

Orizzontale, Verticale

Dimensione del pannello fv

Da Comunicare: Pannello Standard 1650x1000 o similari.

Applicazione

Qualsiasi tipologia di tetto piano con pendenza max 5°; a terra, su terreni battuti con materiale inerte o pavimentazioni

Inclinazione dei moduli

5°

Quantità per bancale

Peso zavorra

68 Kg

Dimensioni bancale

1100 cm x 77 cm h = 71 cm

Distanza fra pannelli

Da 40 cm a 80 cm

Peso totale bancale

558 Kg

Orientamento del modulo fv

Orizzontale, Verticale

Dimensione del pannello fv

Da Comunicare: Pannello Standard 1650x1000 o similari.

CONTATTACI PER SAPERNE DI Più

Scarica Scheda Tecnica

2,07 Mb

PROBLEMI DI OMBRE E/O SPAZIO? ECCO LA NOSTRA SOLUZIONE

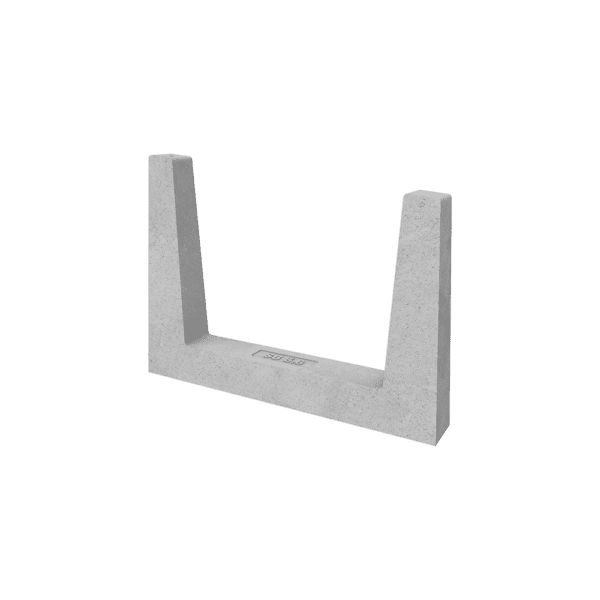

Il sistema di fissaggio Sun Ballast a Vela è realizzato in calcestruzzo vibrato e rinforzato e permette un’inclinazione di 5°. Il materiale con cui è realizzata la zavorra ha una classe di esposizione XC4 oltre che una classe di resistenza di C32/40.

Svolge sia la funzione di supporto che di zavorra ai pannelli fotovoltaici e non deve essere fissata sulla copertura ma solo appoggiata. Durante l’installazione viene posata una guaina di protezione in gomma tra il supporto e la copertura.

I pannelli fotovoltaici sono agganciati sul supporto dotato di boccola M8 tramite apposite graffe centrali e l’orientamento del modulo può essere orizzontale o verticale.

La zavorra si può montare su tutte le tipologie di superfici piane?

Sì, il nostro sistema può essere montato su guaine, pavimentazioni, ghiaia, tetti verdi e a terra.

Si può forare la zavorra?

Sì qualora necessario è possibile forare la nostra zavorra, nelle zone centrali, per l’inserimento di boccole di espansione con un diametro di 9mm.

È possibile montare i profili sulle vostre zavorre?

Sì.

È possibile installare i pannelli termici sulle vostre zavorre?

Si, i nostri tecnici consiglieranno la miglior soluzione dopo aver ricevuto la scheda tecnica e di montaggio del pannello.

È possibile installare i pannelli vetro/vetro?

Sì, è possibile installarli utilizzando i profili.

E’ possibile avere il dettaglio bancali dell’ordine?

Sì, inviare email a logistica@sunballast.com con il riferimento d’ordine.

E’ possibile sapere le tempistiche di consegna?

Dal momento in cui riceviamo l’ordine completato (cioè ordine firmato, con indirizzo di consegna + ricezione del pagamento organizziamo la spedizione con consegna in 2/3 gg lavorativi nord Italia, 3/4 gg lavorativi centro Italia, 4/5 gg lavorativi sud Italia e isole, 5/6 gg lavorativi Paesi esteri.

Potete consegnare con un mezzo munito di sponda, dato che in cantiere non abbiamo i mezzi per scaricare i pallet?

Si certamente, possiamo mandare un mezzo con la sponda idraulica, per lo scarico dei pallet a terra fino a 15/20 pallet.

Fino a che inclinazione del tetto può essere montato il vostro sistema?

Può essere installato su una copertura avente un dislivello di inclinazione +5° -5°.

E' possibile fare la messa a terra con il vostro sistema?

Si è possibile predisporre per la messa a terra l’impianto utilizzando le piastrine che vengono fornite in dotazione su richiesta oppure creando la connessione far i pannelli come nello standard esecuzione.

È possibile avere una zavorra secondo nostre richieste dimensionali?

Sì è possibile. Abbiamo anche soluzioni custom.

È possibile avere le zavorre di color nero?

Si è possibile, per quantità minime di un bancale

C’è il ferro dentro la zavorra?

Sì, nelle nostre zavorre è presente 1-2 barre di ferro per la resistenza alla movimentazione; questo fa sì che se la nostra zavorra è lesionata causa trasporto (ovvero se presenta cavillature sulla circonferenza) può essere utilizzata.

La boccola presente nella zavorra è in acciaio inox?

No, è in acciaio zincato perché si sfrutta la possibilità del materiale di poter rilavorare il filetto durante il montaggio (attraverso l’utilizzo del maschio M8)

Come fare se è presente boccola ossidata?

Mettere del lubrificante (es: WD40) o del grasso sulla boccola.

Quanto è profonda la vostra boccola?

La nostra boccola ha un passo utile di 3 cm c/a
