Système Connect

Système Connect

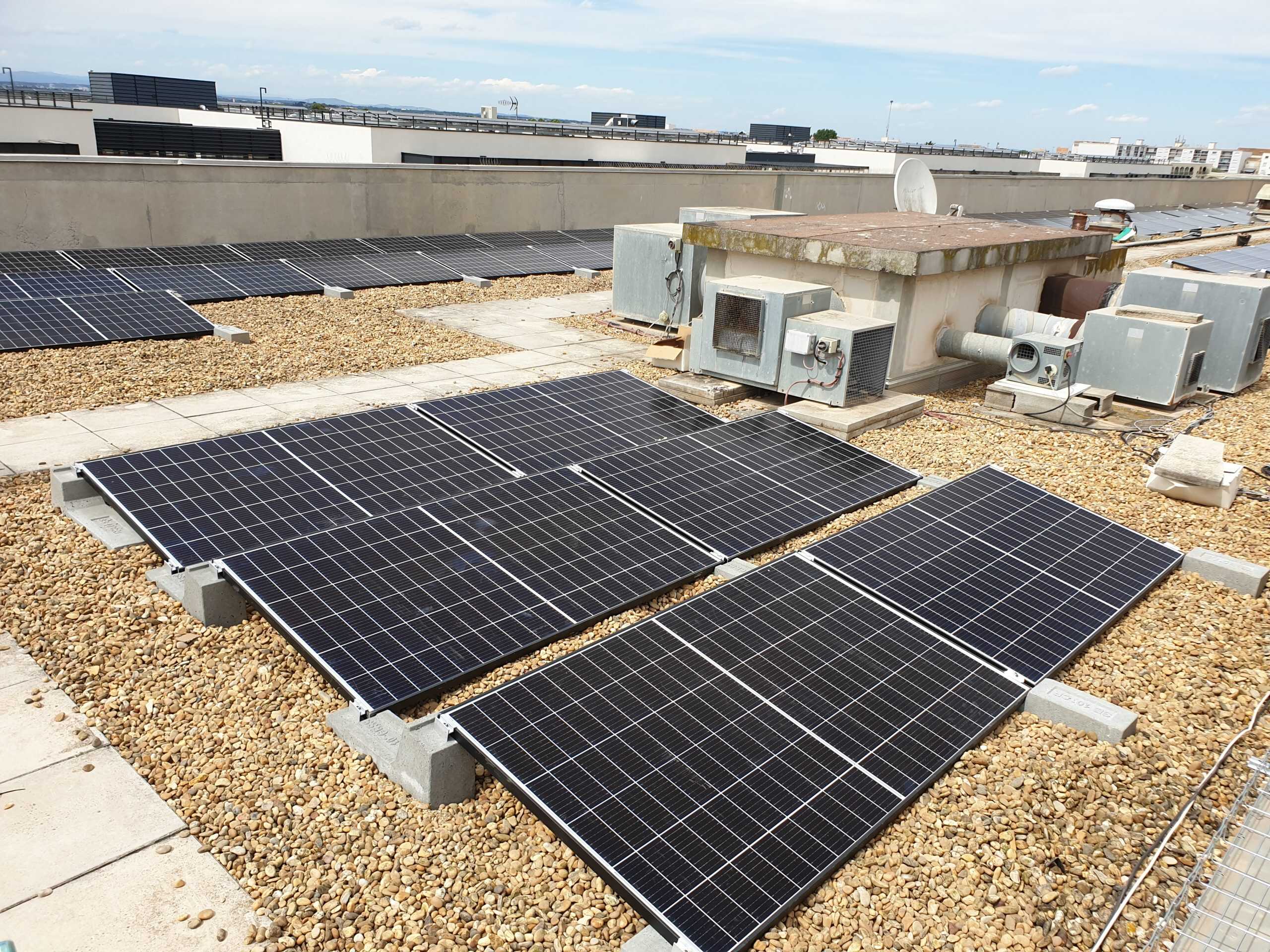

Le système Sun Ballast Connect crée un réseau composé de ballast et de modules photovoltaïques enchaînés entre eux, rendant les fichiers solidaires entre eux. Cela garantit une grande résistance au vent, comme l’ont confirmé les tests méticuleux avec des simulateurs de dynamique des fluides et des charges structurales d’élasticité, en obtenant d’excellents résultats d’étanchéité au vent. Tout cela en comparaison de poids kg/mq réduits. Dans l’ensemble, le système de lestage multi-modules, rapporte une charge de couverture d’environ 15-20 kg/m2.
Le ballast Connect est adapté à tout type de module avec cadre dont il est prévu la pose horizontale avec inclinaison 5°, 10°, 15°, 20° et 30°. En outre, pour l’inclinaison de 10º degrés, la solution pour la pose des modules photovoltaïques en portrait est également disponible.

Inclinaisons
Art.23005.CF

Art.23005.CF

Art.23005.CR

Art.23005.CR

Art.23005.CRT

Art.23005.CRT

Application

Tout type de toit plat avec une pente maximale de 5 º; au sol, sur un sol battu avec inerte

Inclinaison du module
Quantité par palette
32
Poids du ballast
20 Kg
Dimensions de la palette
70 cm x 98 cm, h= 85 cm
Distance entre les panneaux
45 cm
Poids total de la palette
608 Kg
Orientation du module PV
Horizontal
Taille du panneau PV
Panneau standard 1650x1000 ou similaire.
Application

Tout type de toit plat avec une pente maximale de 5 º; au sol, sur un sol battu avec inerte

Inclinaison du module
Quantité par palette
36
Poids du ballast
16 Kg
Dimensions de la palette
88 cm x 65 cm, h= 57 cm
Distance entre les panneaux
45 cm
Poids total de la palette
560 Kg
Orientation du module PV
Horizontal
Taille du panneau PV
Panneau standard 1650x1000 ou similaire.
Application

Tout type de toit plat avec une pente maximale de 5 º; au sol, sur un sol battu avec inerte

Inclinaison du module
Quantité par palette
16
Poids du ballast
35 Kg
Dimensions de la palette
90 cm x 98 cm, h= 45 cm
Distance entre les panneaux
45 cm
Poids total de la palette
560 Kg
Orientation du module PV
Horizontal
Taille du panneau PV
Panneau standard 1650x1000 ou similaire.
CONTACTEZ-NOUS POUR EN SAVOIR PLUS
Document Thambnail

Télécharger la fiche technique

0,39 Mb

IL N’A JAMAIS ÉTÉ AUSSI FACILE À MONTER !

Avec le système Sun Ballast Connect, la société fait un pas de plus dans la direction de la mission de l’entreprise : contribuer à la réduction des coûts de l’énergie renouvelable pour atteindre l’auto-subsistance.
En effet, ce système simplifie et facilite l’installation photovoltaïque sur des couvertures planes. Les lests sont munis d’une dent qui sert de logement au module en empêchant le dégagement en améliorant l’étanchéité. La distance entre les fichiers est donnée par la taille du module, donc, en plaçant le premier rang dans l’équerre, le reste vient de lui-même, plus facile et plus rapide que jamais.

Les résultats pour ceux qui choisissent d’utiliser le nouveau système Sun Ballast-Connect sont concrets et tangibles. D’un point de vue technique, il y a une amélioration de la résistance au vent avec moins de charge en couverture (kg/m²).
En termes économiques, il y a une réelle réduction des coûts d’achat, de transport et de temps de pose.

Est-ce que je peux avoir les détails de la palette?

Oui, envoyez s’il-vous-plait un email à logistica@sunballast.com avec le numéro de commande.

Est-il possible de faire la mise à terre avec votre système?

Oui, on peut faire la mise à terre en connectant les 2 panneaux comme dans l’exécution standard ou en utilisant des accessoires (par exemple : agrafes terminales et centrales) certifiés pour la mise à la terre.

Quelle est la profondeur de votre bouchon?

Notre bouchon a une longueur utile d’environ 3 cm.

Est-il possible de monter les rails sur vos ballasts?

Oui, c’est possible.

Est-il possible d'installer les panneaux thermiques sur vos ballasts?

Oui, les techniciens vous conseilleront sur la meilleure solution après avoir reçu la fiche technique et d’installation du panneau.

Est-il possible d'installer les panneaux bi-verre?

Oui, vous pouvez les installer en utilisant les rails.

Est-il possible d'avoir un ballast conforme à nos exigences dimensionnelles?

Oui, nous fabriquons des ballasts sur mesure pour répondre aux exigences de nos clients.

Est-il possible d'avoir des ballasts noirs?

Oui, commande minimale de 1 palette.

Puis-je savoir le délai de livraison?

Dès que nous recevons la commande complétée (c’est-à-dire commande signée, avec l’adresse de livraison + reçu du virement bancaire), nous organisons la livraison en 2/3 jours ouvrables en Italie du Nord, 3/4 en Italie centrale, 4/5 en Italie du Sud/ îles et 5/6 jours ouvrables à l’étranger.

N.B. Pour les commandes supérieures à €1500 nous devons attendre que le compte soit crédité.

Pouvez-vous délivrer avec un véhicule équipé d’hayon élévateur?

Bien sûr, nous pouvons envoyer un véhicule avec hayon élévateur pour décharger les palettes.

N.B. Jusqu’un maximum de 15/20 palettes, pour quantités majeures nous envoyons un véhicule articulé, qui n’est équipé d’hayon élévateur.

Est-ce qu’il y a du fer dans le ballast?

Oui, nos ballasts ont 1-2 bars de fer pour augmenter la résistance à la manutention ; par conséquent même si notre ballast a été endommagé pendant le transport (donc il y a des micro fissures dans la surface), il peut être utilisé.

Est-ce que le bouchon dans le ballast est en acier inox?

Non, il est en acier zingué parce qu’il permet de refaire le filetage s’il se dénude pendant le vissage (en utilisant le mâle M8)

Est-ce qu’on peut percer le ballast?

Oui, on peut percer notre ballast pour y insérer des bouchons d’expansion avec le diamètre Ø 9mm. Nous vous recommandons de percer le ballast au centre.

Que faire en cas de présence d'un bouchon oxydé?

Mettez du lubrifiant (par exemple WD40) ou de la graisse sur le bouchon.

Le ballast peut-il être monté sur tous les types de surfaces planes?

Oui, notre système peut être monté sur gravier, toit vert, enrobé, béton, terre.

Jusqu'à quelle pente de toit votre système peut-il être monté?

Il peut être installé sur un toit avec une inclinaison de +5° -5°.
