SISTEMA INDUSTRIAL-XL

SISTEMA INDUSTRIAL-XL

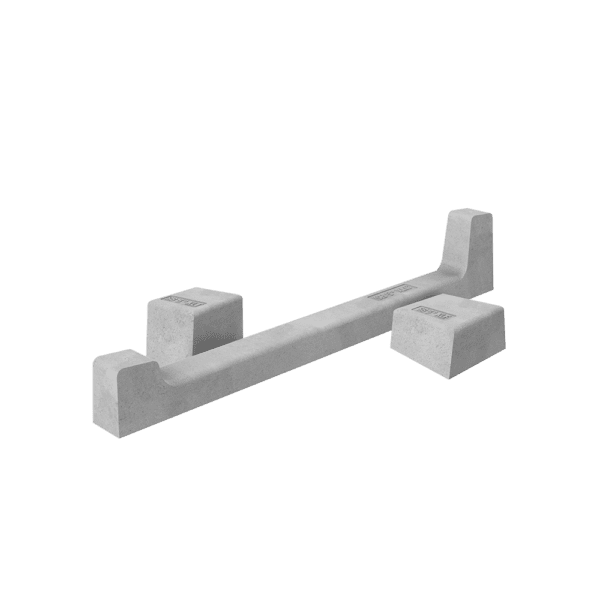

Los tres balastos fotovoltaicos que componen el sistema Industrial-XL han sido diseñados para ofrecer a los paneles fotovoltaicos de grandes dimensiones un soporte sólido, seguro y duradero. Las estructuras están hechas de hormigón con clase de resistencia C32/40, y permiten fijar los módulos en cuatro puntos en el lado largo del marco: de esta manera se explotan al máximo las potencialidades de los paneles «half-cut», y se optimiza el rendimiento de la instalación fotovoltaica. La estructura reticular de 5 grados permite además unir todos los lastres en una única red colaboradora, ofreciendo también a los paneles más grandes una altísima resistencia al viento y distribuyendo las cargas sobre el techo de forma perfectamente equilibrada. Los lastres del sistema Industrial-XL ya contienen en su interior los casquillos de fijación M8 y una barra metálica de refuerzo extra.

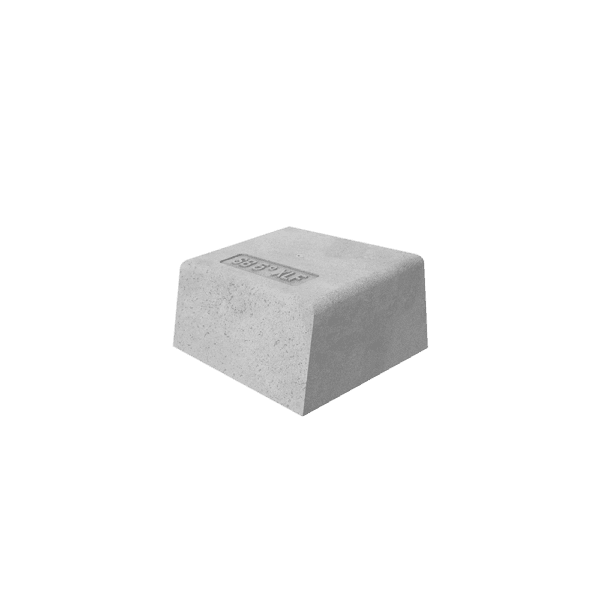

Art. 23005.XLF

Art. 23005.XLF

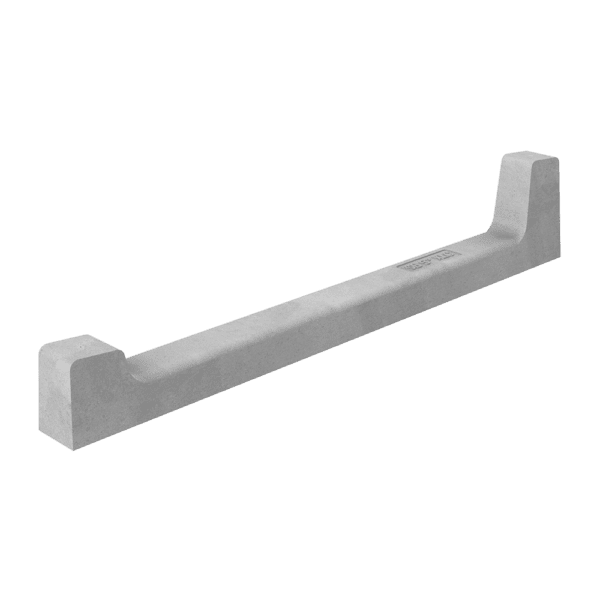

Art. Art. 23005.XLC

Art. Art. 23005.XLC

Art. 23005.XLT

Art. 23005.XLT

Solicitud

Cualquier tipo de cubierta plana con una pendiente máxima de 5º; en el suelo, en terreno batido con material inerte o pavimentos

Inclinación del módulo
Cantidad por palet
12
Peso de lastre
45 Kg
Dimensiones palet
140 cm x 108 cm, h= 32,5 cm
Distancia entre paneles
Variable
Peso total del palet
566 Kg
Orientación del módulo fotovoltaico
Vertical
Tamaño del panel fotovoltaico
Paneles de gran tamaño 2000x1100 o similar
Solicitud

Cualquier tipo de cubierta plana con una pendiente máxima de 5º; en el suelo, en terreno batido con material inerte o pavimentos

Inclinación del módulo
Cantidad por palet
10
Peso de lastre
55 Kg
Dimensiones palet
164,3 cm x 66,5 cm, h= 63,5 cm
Distancia entre paneles
Variable
Peso total del palet
564 Kg
Orientación del módulo fotovoltaico
Vertical
Tamaño del panel fotovoltaico
Paneles de gran tamaño 2000x1100 o similar
Solicitud

Cualquier tipo de cubierta plana con una pendiente máxima de 5º; en el suelo, en terreno batido con material inerte o pavimentos

Inclinación del módulo
Cantidad por palet
12
Peso de lastre
45 Kg
Dimensiones palet
121 cm x 76,8 cm, h= 63,5 cm
Distancia entre paneles
Variable
Peso total del palet
566 Kg
Orientación del módulo fotovoltaico
Vertical
Tamaño del panel fotovoltaico
Paneles de gran tamaño 2000x1100 o similar
CONTÁCTENOS PARA OBTENER MÁS INFORMACIÓN
Document Thambnail

Descargar ficha técnica

0,48 Mb

¡NUNCA HE SIDO TAN FÁCIL DE MONTAR!

Con el sistema Sun Ballast Industrial-XL la empresa da un paso más en la dirección de la misión empresarial: contribuir a la reducción de los costes de la energía renovable para alcanzar el autosostenimiento.
De hecho, este sistema simplifica y facilita la instalación de una planta fotovoltaica en cubiertas planas. Los lastres están de un diente que aloja el módulo, impidiendo su desbloqueo y mejorando su estanqueidad.. La distancia entre las filas viene dada por el tamaño del módulo, por lo tanto, poniendo la primera fila en el borde, el resto viene por sí mismo, más simple y rápido que nunca.

Los resultados para aquellos que optan por utilizar el nuevo sistema Sun Ballast Industrial-XL son concretos y tangibles. Desde un punto de vista técnico, se mejora la resistencia al viento con menor carga en cobertura (kg/m2).
En términos económicos hay una reducción real de los costes de compra, transporte y tiempo de colocación.

¿Cuál es la inclinación máxima del techo en el que se puede instalar su sistema?

Se puede instalar en cualquier tipo de techo que tiene una inclinación +5° o -5°.

¿Cuanto mide su casquillo?

Nuestro casquillo tiene una rosca de ≈ 3 cm de largo.

¿El casquillo del lastre es de acero inoxidable?

No, esta de acero  zincado ya que permite rehacer el hilo si se daña al atornillarlo (utilizando el tornillo M8)

¿Es posible instalar su sistema usando una placa de tierra?

Si, se puede instalar a tierra mediante la conexión de 2 paneles como se explica en el manual estándar de ejecución o mediante el uso de accesorios (por ejemplo, pinzas terminales y centrales) placa para la conexión a tierra.

¿Es posible perforar el lastre/soporte?

Si, nuestro lastre se puede perforar para insertar las hebillas de expansión Ø 9 mm. Le aconsejamos perforar el ballast  en la parte central.

¿Es posible producir un lastre de acuerdo con nuestros requisitos dimensionales?

Claro que sí, también producimos lastres/soportes personalizados para satisfacer las necesidades de nuestros clientes.

¿Hay hierro en los lastres/soportes?

Sí, en nuestros balastos hay 1-2 barras de hierro que mejoran la resistencia en el manejo y el transporte.Si nuestro lastre se daña durante el envío (es decir, se producen grietas diminutas en la superficie), se puede usar de todos modos.

¿Puede entregar el material con un vehículo con plataforma elevadora, como no tenemos el equipo para descargar los palets?
  • Por supuesto que sí, nosotros le podemos mandar un vehiculo con plataforma elevadora para descargar las paletas. Nota: Nosotros lo ofrecemos esto hasta 15/20 paletas, para una cantidad mayor suministramos un camión que no esta previsto con una plataforma elevadora.
¿Puedo instalar correderas en su lastre?

Si.

¿Puedo instalar el ballast en cualquier tipo de superficie?

Si, nuestro ballast se puede instalar en grava, techo verde, asfalto, hormigón, tierra etc.

¿Puedo instalar los paneles glass-glass/cristal-cristal?

Si, usando las correderas.

¿Puedo instalar paneles solares térmicos en sus balastos?

Sí, los técnicos le sugerirán la mejor solución después de recibir la hoja técnica y las instrucciones de montaje del panel.

¿Puedo tener los detalles sobre las paletas?

Por supuesto, envíe un correo electrónico a logistica@sunballast.com incluyendo el número de referencia de su pedido.



¿Puedo tener los lastres en color negro?

Sí, El pedido mínimo es de 1 palet.

¿Qué puedo hacer si el casquillo esta oxidada?

Aplica lubrificante (e.g. WD40) o grasa en el casquillo.

¿Cuánto tiempo dura el envío?

Tan pronto como recibimos el pedido completo (es decir, pedido firmado, con dirección de entrega + justificante de transferencia bancaria) establecemos el envío y la entrega en 2/3 días hábiles para el norte de Italia, 3/4 días hábiles para el centro de Italia, 4/5 días hábiles para el sur de Italia / islas, 5/6 días hábiles en el extranjero.
