Sistema a vela 11.3

LASTRE 10° SISTEMA DE VELA

LASTRE 10° SISTEMA DE VELA

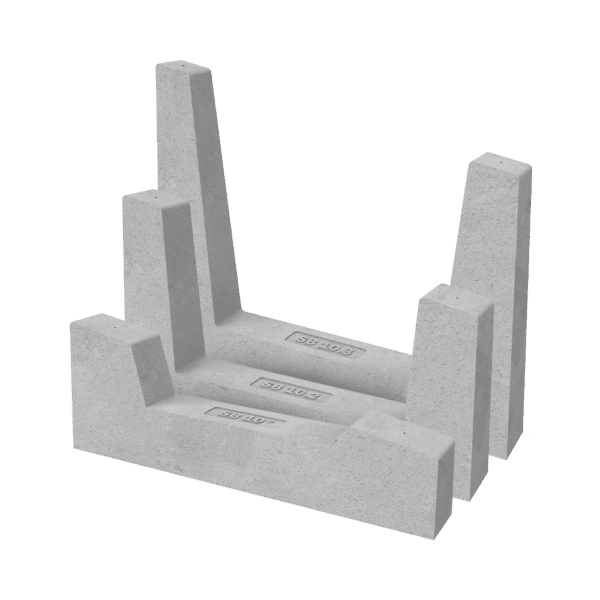

El sistema de fijación Anclaje 10° de la línea Sun Ballast está compuesto por triángulos de cemento no armado que permiten una inclinación de 10°. Tiene una clase de exposición XC4, además de una clase de resistencia de C32/40.

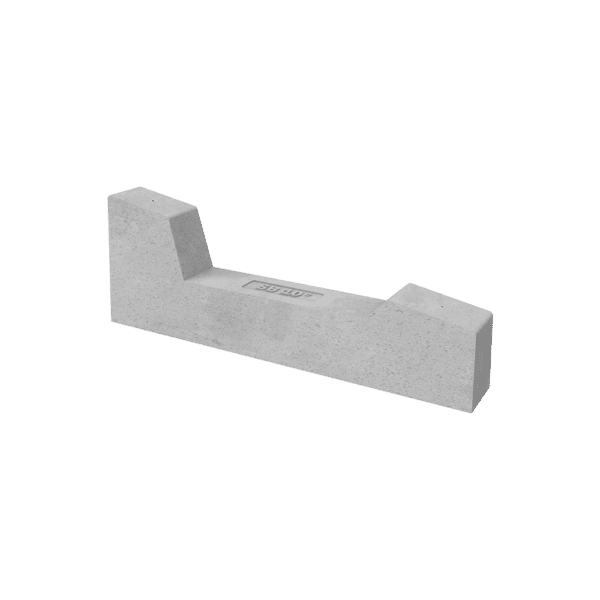

Art. 23010

Art. 23010

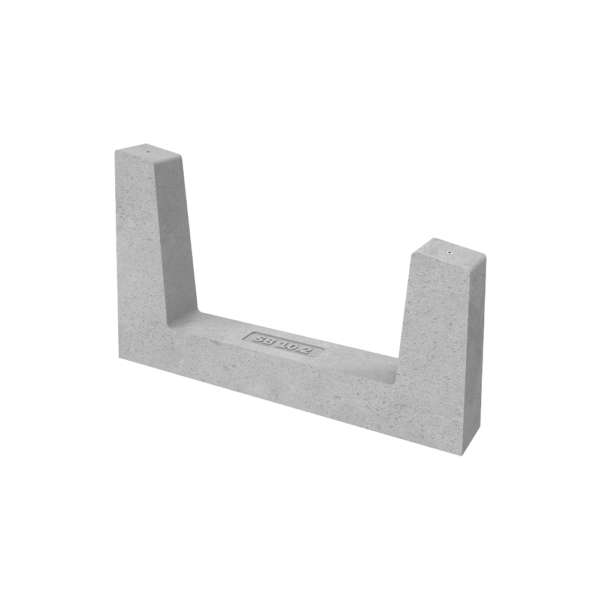

Art. 23010.2

Art. 23010.2

Art. 23010.3

Art. 23010.3

Solicitud

Cualquier tipo de techo plano con pendiente máxima de 5°, en el suelo, sobre pisos de tierra con material inerte o pavimento

Inclinación del módulo
10°
Cantidad por palet
10
Peso de lastre
60 Kg
Dimensiones palet
100 cm x 73 cm h = 67 cm
Distancia entre paneles
De 50 cm a 70 cm
Peso total del palet
630 Kg
Orientación del módulo fotovoltaico
Horizontal y vertical
Tamaño del panel fotovoltaico
Panel estándar 1650x1000 o similar
Solicitud

Cualquier tipo de techo plano con pendiente máxima de 5°, en el suelo, sobre pisos de tierra con material inerte o pavimento

Inclinación del módulo
10°
Cantidad por palet
8
Peso de lastre
60 Kg
Dimensiones palet
109 cm x 56 cm h = 72 cm
Distancia entre paneles
De 50 cm a 70 cm
Peso total del palet
510 Kg
Orientación del módulo fotovoltaico
Horizontal y vertical
Tamaño del panel fotovoltaico
Panel estándar 1650x1000 o similar
Solicitud

Cualquier tipo de techo plano con pendiente máxima de 5°, en el suelo, sobre pisos de tierra con material inerte o pavimento

Inclinación del módulo
10°
Cantidad por palet
8
Peso de lastre
65 Kg
Dimensiones palet
112 cm x 77 cm h = 66 cm
Distancia entre paneles
De 50 cm a 70 cm
Peso total del palet
557 Kg
Orientación del módulo fotovoltaico
Horizontal y vertical
Tamaño del panel fotovoltaico
Panel estándar 1650x1000 o similar
CONTÁCTENOS PARA OBTENER MÁS INFORMACIÓN
Document Thambnail

Descargar ficha técnica

1,14 Mb

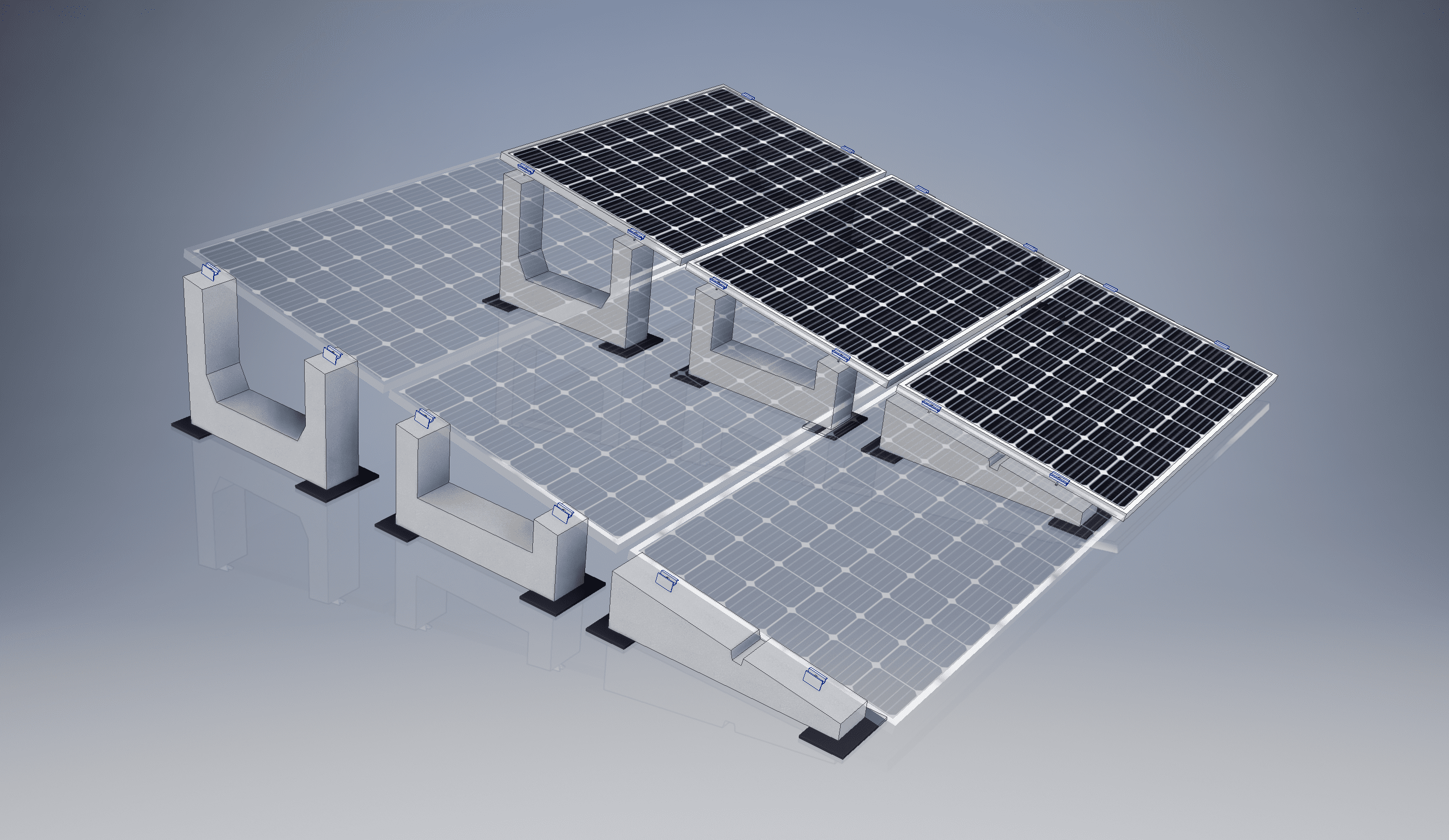

LASTRE 10°.3

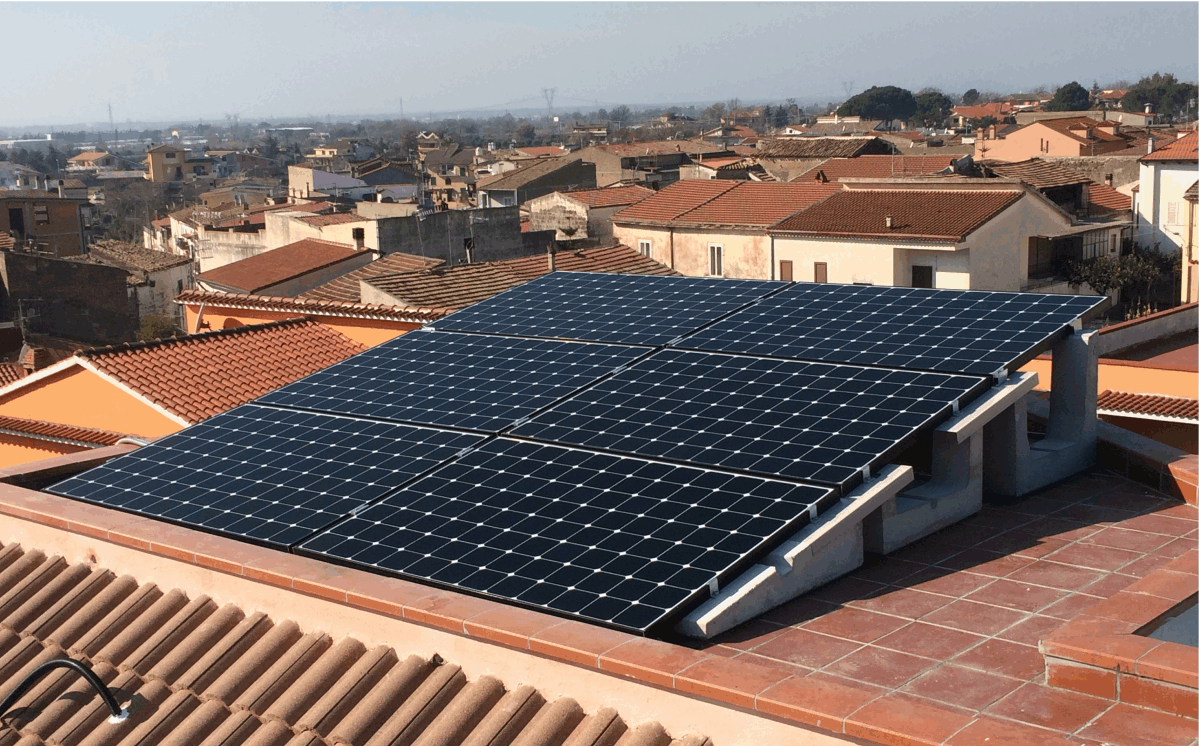

El sistema de montaje múltiple de Sun Ballast es un sistema básico pensado para resolver los problemas de obstáculos, mala exposición y espacio.

El sistema en vela de tres paneles evita el problema de la producción de sombra que quita espacio y permite usar una mayor cantidad de módulos. De esta manera, con la misma superficie plana se aumenta la potencia de la instalación. Se puede llegar a ganar el 25 % de espacio.

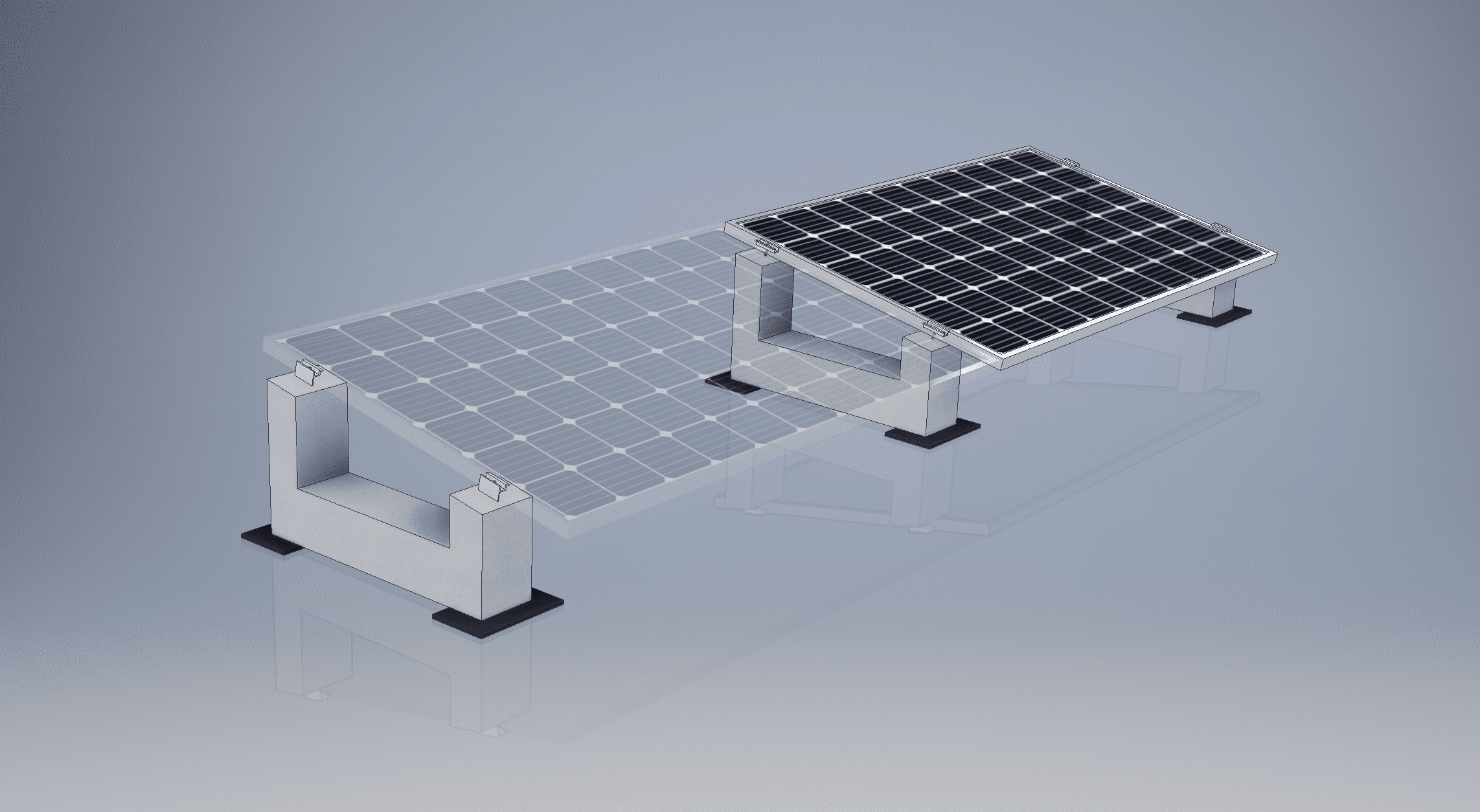

El exclusivo sistema en vela Sun Ballast 10°.3 para la colocación horizontal permite aumentar la potencia de la instalación con vela de 2 a 3 paneles, según las exigencias, para optimizar los espacios.

Los problemas de sombra y de espacio se resuelven también con Sun Ballast 0°, el sistema en vela 5°.6 en 3 módulos horizontales y la colocación este/oeste.

¿Cuál es la inclinación máxima del techo en el que se puede instalar su sistema?

Se puede instalar en cualquier tipo de techo que tiene una inclinación +5° o -5°.

¿Cuanto mide su casquillo?

Nuestro casquillo tiene una rosca de ≈ 3 cm de largo.

¿El casquillo del lastre es de acero inoxidable?

No, esta de acero  zincado ya que permite rehacer el hilo si se daña al atornillarlo (utilizando el tornillo M8)

¿Es posible instalar su sistema usando una placa de tierra?

Si, se puede instalar a tierra mediante la conexión de 2 paneles como se explica en el manual estándar de ejecución o mediante el uso de accesorios (por ejemplo, pinzas terminales y centrales) placa para la conexión a tierra.

¿Es posible perforar el lastre/soporte?

Si, nuestro lastre se puede perforar para insertar las hebillas de expansión Ø 9 mm. Le aconsejamos perforar el ballast  en la parte central.

¿Es posible producir un lastre de acuerdo con nuestros requisitos dimensionales?

Claro que sí, también producimos lastres/soportes personalizados para satisfacer las necesidades de nuestros clientes.

¿Hay hierro en los lastres/soportes?

Sí, en nuestros balastos hay 1-2 barras de hierro que mejoran la resistencia en el manejo y el transporte.Si nuestro lastre se daña durante el envío (es decir, se producen grietas diminutas en la superficie), se puede usar de todos modos.

¿Puede entregar el material con un vehículo con plataforma elevadora, como no tenemos el equipo para descargar los palets?
  • Por supuesto que sí, nosotros le podemos mandar un vehiculo con plataforma elevadora para descargar las paletas. Nota: Nosotros lo ofrecemos esto hasta 15/20 paletas, para una cantidad mayor suministramos un camión que no esta previsto con una plataforma elevadora.
¿Puedo instalar correderas en su lastre?

Si.

¿Puedo instalar el ballast en cualquier tipo de superficie?

Si, nuestro ballast se puede instalar en grava, techo verde, asfalto, hormigón, tierra etc.

¿Puedo instalar los paneles glass-glass/cristal-cristal?

Si, usando las correderas.

¿Puedo instalar paneles solares térmicos en sus balastos?

Sí, los técnicos le sugerirán la mejor solución después de recibir la hoja técnica y las instrucciones de montaje del panel.

¿Puedo tener los detalles sobre las paletas?

Por supuesto, envíe un correo electrónico a logistica@sunballast.com incluyendo el número de referencia de su pedido.



¿Puedo tener los lastres en color negro?

Sí, El pedido mínimo es de 1 palet.

¿Qué puedo hacer si el casquillo esta oxidada?

Aplica lubrificante (e.g. WD40) o grasa en el casquillo.

¿Cuánto tiempo dura el envío?

Tan pronto como recibimos el pedido completo (es decir, pedido firmado, con dirección de entrega + justificante de transferencia bancaria) establecemos el envío y la entrega en 2/3 días hábiles para el norte de Italia, 3/4 días hábiles para el centro de Italia, 4/5 días hábiles para el sur de Italia / islas, 5/6 días hábiles en el extranjero.
