CONNECT SYSTEM

CONNECT SYSTEM

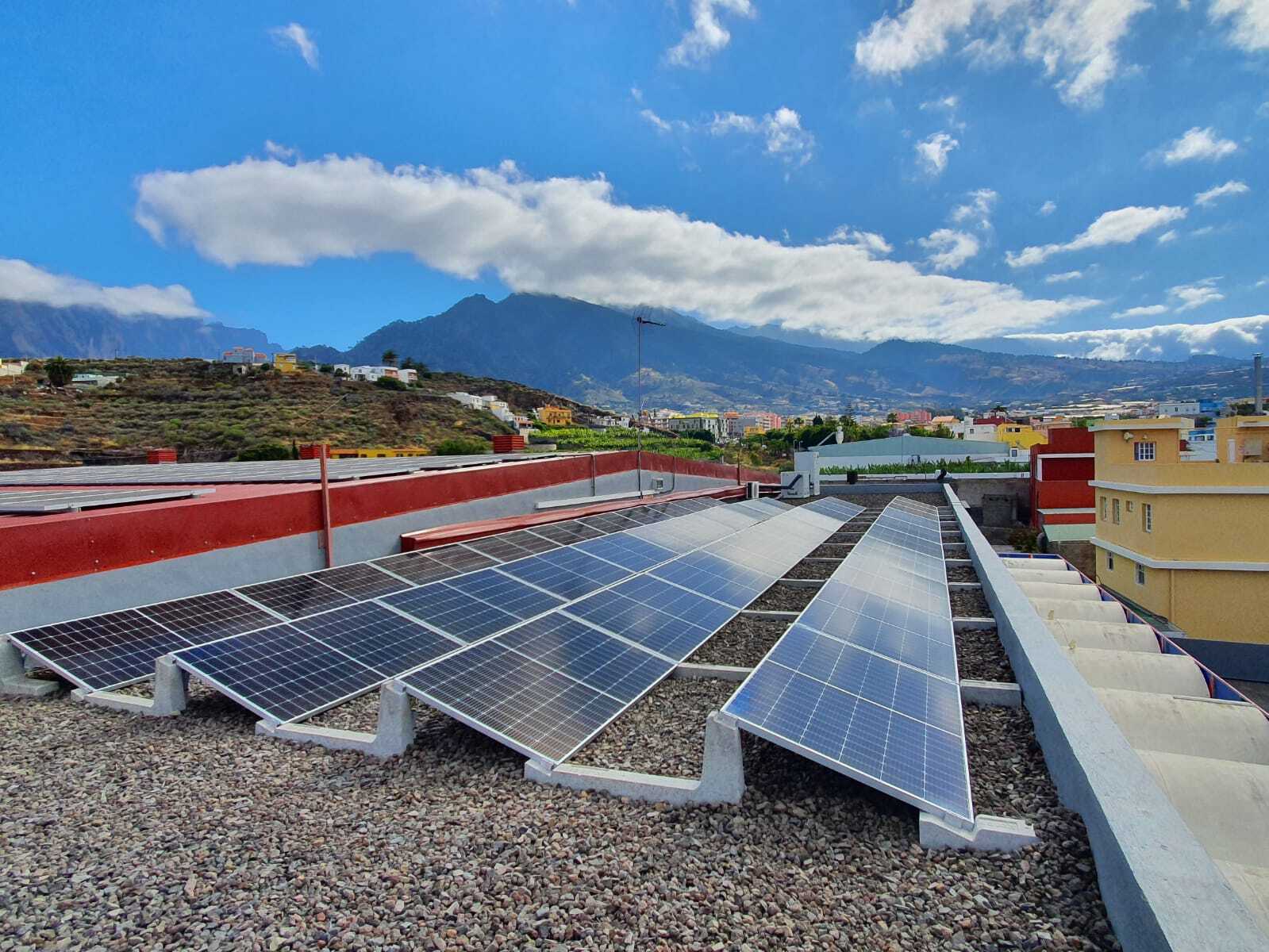

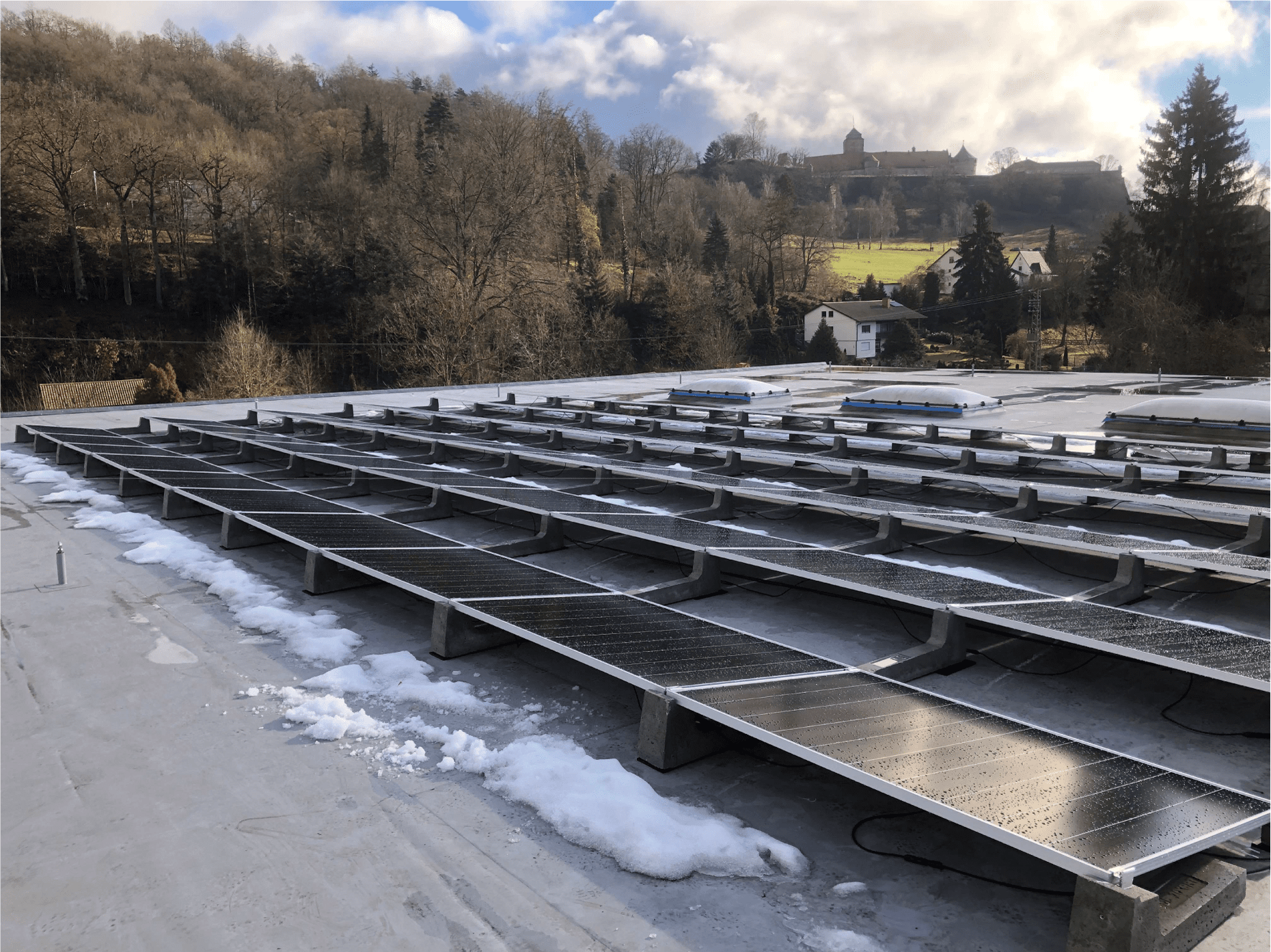

Das Sun Ballast Connect System bildet ein Netz aus Ballast und Photovoltaikmodulen, die miteinander verbunden sind, so dass die Reihen auch miteinander verbunden sind. Dies gewährleistet eine hohe Windbeständigkeit, die durch sorgfältige Tests mit Simulatoren für Strömungsdynamik und strukturelle Lasten bestätigt wurde, wodurch hervorragende Ergebnisse bei der Windbeständigkeit erzielt werden. All dies angesichts des reduzierten Gewichts kg/qm. Insgesamt weist das System aus Ballast und Modulen eine Belastung des Daches von etwa 15-20 kg/qm auf.
Der Ballast Connect eignet sich für alle Modultypen mit einem Rahmen, der horizontal mit einer Neigung von 5°, 10°, 15°, 20° und 30° verlegt werden kann. Darüber hinaus gibt es für 10° Neigung auch eine Lösung für die vertikale Installation von Photovoltaik-Modulen.

Neigungen
Art.23005.CF

Art.23005.CF

Art.23005.CR

Art.23005.CR

Art.23005.CRT

Art.23005.CRT

Anwendung

Jede Art von Flachdach mit einer maximalen Neigung von 5 º; auf dem Boden, auf geschlagenem Boden mit Trägheit Material oder Gehwege

Modulneigung
Menge pro Palette
32
Ballastgewicht
20 Kg
Palettenabmessungen
70 x 98 cm, h= 85 cm
Abstand zwischen den Paneelen
45 cm
Gesamtgewicht der Palette
608 Kg
Ausrichtung des PV-Moduls
Horizontal
PV-Panelgröße
Standardplatte 1650x1000 oder ähnlich.
Anwendung

Jede Art von Flachdach mit einer maximalen Neigung von 5 º; auf dem Boden, auf geschlagenem Boden mit Trägheit Material oder Gehwege

Modulneigung
Menge pro Palette
36
Ballastgewicht
16 Kg
Palettenabmessungen
88 x 65 cm, h= 57 cm
Abstand zwischen den Paneelen
45 cm
Gesamtgewicht der Palette
576 Kg
Ausrichtung des PV-Moduls
Horizontal
PV-Panelgröße
Standardplatte 1650x1000 oder ähnlich.
Anwendung

Jede Art von Flachdach mit einer maximalen Neigung von 5 º; auf dem Boden, auf geschlagenem Boden mit Trägheit Material oder Gehwege

Modulneigung
Menge pro Palette
16
Ballastgewicht
35 Kg
Palettenabmessungen
90 x 98 cm, h= 45 cm
Abstand zwischen den Paneelen
45 cm
Gesamtgewicht der Palette
560 Kg
Ausrichtung des PV-Moduls
Horizontal
PV-Panelgröße
Standardplatte 1650x1000 oder ähnlich.
KONTAKTIEREN SIE UNS, UM MEHR ZU ERFAHREN
Document Thambnail

Technisches Blatt herunterladen

0,39 Mb

WAR NOCH NIE SO EINFACH ZU MONTIEREN!

Mit dem System Sun Ballast Connect geht das Unternehmen einen weiteren Schritt in Richtung seiner Mission: zur Senkung der Kosten für erneuerbare Energien beizutragen, um sich selbst zu versorgen.
Dieses System vereinfacht und erleichtert nämlich die Installation von Photovoltaikanlagen auf Flachdächern. Die Ballaste sind mit einem Zahn ausgestattet, der als Gehäuse für das Modul dient und verhindert, dass es sich löst und die Abdichtung verbessert. Der Abstand zwischen den Reihen wird durch die Maße des Moduls bestimmt, und nach dem Anbringen der ersten Reihe kommt der Rest von selbst, einfacher und schneller als je zuvor.

Die Ergebnisse für diejenigen, die sich für das neue Sun Ballast-Connect-System entscheiden, sind konkret und greifbar. Aus technischer Sicht ist eine Verbesserung der Windbeständigkeit bei geringerer Belastung des Daches (kg/qm) festzustellen.
In wirtschaftlicher Hinsicht sind die Anschaffungskosten, der Transport und die Montagezeit deutlich geringer.

Kann ich die Angabe der Palette der Bestellung haben?

Ja, bitte senden Sie eine Email zu logistica@sunballast.com und nennen die Referenznummer der Bestellung.

Kann man euer System erden?

Ja, es ist möglich, die Erdung durch Verbindung der 2 Panels wie in der Standardausführung oder durch die Verwendung von für die Erdung zertifiziertem Zubehör (z.B.: Klemme und zentrale Klemmen) vorzunehmen.

Wie lang ist euer Bolzen?

Unser Bolzen hat eine Nutzlänge von ungefähr 3 cm.

Ist es möglich, die Schienen auf Ihrem Ballast zu installieren?

Ja, das ist möglich.

Ist es möglich, eine thermische Solaranlage durch euer System installieren?

Ja, die Techniker werden nach Erhalt des technischen Datenblattes und des Montageblattes des Paneels die beste Lösung empfehlen.

Ist es möglich, Glas-Glas-Module installieren?

Ja, Sie können sie mit Hilfe der Schienen installieren.

Ist es möglich, einen Ballast nach unseren dimensionalen Anforderungen zu haben?

Ja, wir stellen maßgeschneiderte Ballaste her, um die Anforderungen unserer Kunden zu erfüllen.

Ist es möglich, schwarze Ballaste zu haben?

Ja, Mindestbestellung 1 Palette.

Ist es möglich, die Lieferzeit zu kennen?

Ab dem Zeitpunkt, an dem wir die vollständige Bestellung erhalten (d.h. unterschriebene Bestellung, Lieferadresse + Quittung der Überweisung), verarbeiten wir den Transport. Die Lieferung erfolgt in 2/3 Arbeitstagen nach Norditalien, in 3/4 Arbeitstagen nach Mittelitalien, in 4/5 nach Süditalien und Inseln, in 5/6 Arbeitstagen nach Ausland.

Zu beachten: Bei Bestellungen über 1500€ müssen wir auch auf die Gutschrift auf dem Konto warten.

Könnt ihr mit einer Ladebordwand liefern, da wir keine Zeuge haben, um die Palette zu entladen?

Ja sicher, wir können einen Wagen mit hydraulischen Ladebordwand senden, um die Palette zu entladen.

Zu beachten: Bis zu einem Maximum von 15/20 Paletten ok, darüber hinaus wird die Lieferung mit Sattelzug gehandelt, der nicht mit hydraulischen Ladebordwand ausgestattet ist.

Ist das Eisen im Ballast?

Ja, unsere Ballaste enthalten 1-2 Eisenbarren, so dass sie resistenter beim Ladungsumschlag sind. Das bedeutet, dass wenn unser Ballast durch den Transport beschädigt ist (d.h. er hat Haarrisse an der Oberfläche), er trotzdem verwendet werden kann.

Ist der Bolzen im Ballast aus Edelstahl?

Nein, er ist aus verzinktem Stahl, weil er es ermöglicht, das Gewinde wiederzumachen, falls es sich ausleiert während der Verschraubung (mit Schraube M8)

Kann ich den Ballast durchbohren?

Ja, Sie können unser Ballast für die Einsatz von Expansionsbolzen mit einem Ø 9mm zu bohren. Wir empfehlen, in den zentralen Bereichen des Ballasts zu bohren.

Was kann ich machen, wenn der Bolzen oxidiert?

Schmiermittel (z.B. WD40) oder Schmierfett auf den Bolzen geben.

Kann der Ballast auf allen Arten von flachen Untergründen installiert werden?

Ja, unser System kann auf Kies, Gründach, Asphalt, Beton und Boden montiert werden.

Bis zu welcher Dachneigung kann Ihr System installiert werden?

Es kann auf einem Dach mit einem maximalen Neigungswinkel von +5° -5° installiert werden.
